USB2.0令牌、事务及传输抓包分析
+ -

USB传输 SetAddress传输

2025-03-28 18 0

SetAddress传输包含两个事务,分别为Setup事务IN事务

  • Setup事务
    • Setup翎牌
    • Data0
    • Ack
  • In事务
    • In令牌包
    • Data1
    • Ack

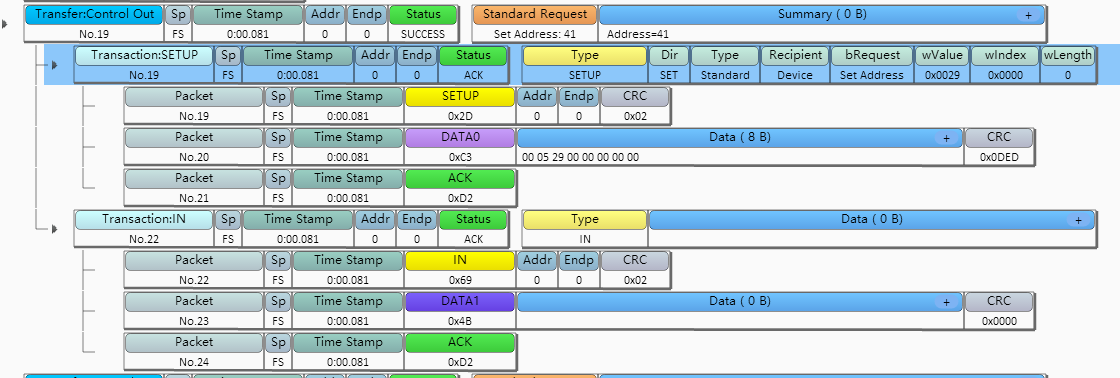

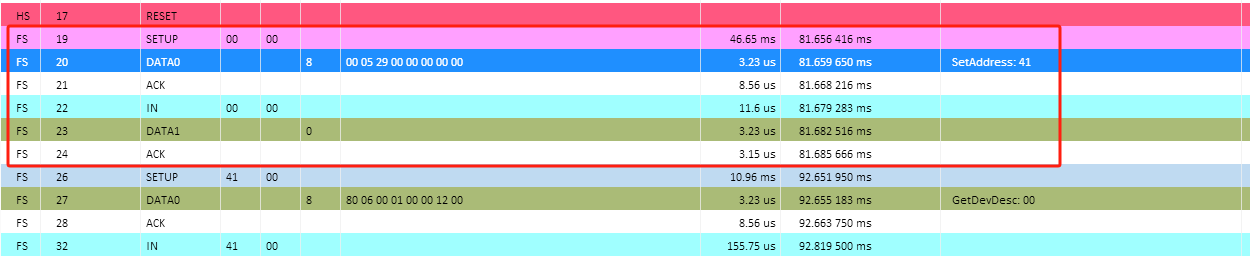

通过总线分析仪抓包可见:
USB SetAddress事务
SetAddress事务

其中

  • Setup事务用于从主机接收地址值。
  • IN事务用于设备设置新的地址完成。

如对于WCH569芯片,其源代码如下:
在其Setup事务中断中,保存数据到全局变量中

  switch( SetupReq )
  {
      case USB_SET_ADDRESS:
        g_devInfo.dev_addr = UsbSetupBuf->wValueL;
        break;
  }

而在IN事务中设置地址到设备寄存器:

UINT16 U20_Endp0_IN_Callback(void)
{
    UINT16 len = 0;
    //setup是全局变量,记录着setup事务的请求类型
    switch(SetupReq)
    {
        //SetupLen是全局变量,在SETU事务中设置描述符的长度,然后通过IN返回数据,可能有多次的IN
      case USB_GET_DESCRIPTOR:
          len = SetupLen >= U20_UEP0_MAXSIZE ? U20_UEP0_MAXSIZE : SetupLen;
          memcpy(endp0RTbuff, pDescr, len);
          SetupLen -= len;
          pDescr += len;
          break;
      case USB_SET_ADDRESS:
          USB20_Device_Setaddress(g_devInfo.dev_addr);
          break;
      default:
          break;
    }

    //返回IN的事务长度
    return len;
}

void USB20_Device_Setaddress( UINT32 address )
{
    R8_USB_DEV_AD = address; // SET ADDRESS
}
