USB2.0令牌、事务及传输抓包分析
+ -

USB2.0 SPLIT令牌

2021-12-02 2564 41

SPLIT令牌用于从高速模式到低速和全速模式的转换。
对于如下图所示设备连接图:
低速、全速设备连接在高速HUB上
当低速或者全速设备连接到高速HUB主机或者高速HUB上时,使用SPLIT令牌实现高速命令到低速或者全速命令的转换。

SPLIT令牌分为SSplit(Start Split)令牌和CSplit(Complte Split)令牌,两者区别使用Split令牌的SC位标识。

  • 当CS位为0时,表示SSplit令牌
  • 当CS位为1时,表示CSplit令牌

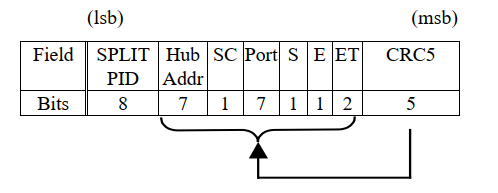

SPLIT令牌格式

SPLIT令牌格式

SPLIT令牌:

S E High-speed to Full-speed Data Relation
0 0 High-speed data is the middle of the fullspeed data payload
0 1 High-speed data is the end of the full-speed data payload
1 0 High-speed data is the beginning of the fullspeed data payload
1 1 High-speed data is all of the full-speed data payload.

SPLIT令牌的PID

PID 含义
1000 SPLIT令牌

SSPLIT和CSPLIT

SSplit令牌
CSplit令牌
