USB TYPE-C连接的扩展功能DisplayPort模式和与扩展坞

2021-07-16 4844 0

当TYPE-C接口适用于DisplayPort视频数据传输时,数据是是单方向传输,有可能是主机到设备,也可能是设备到主机的传输机制。

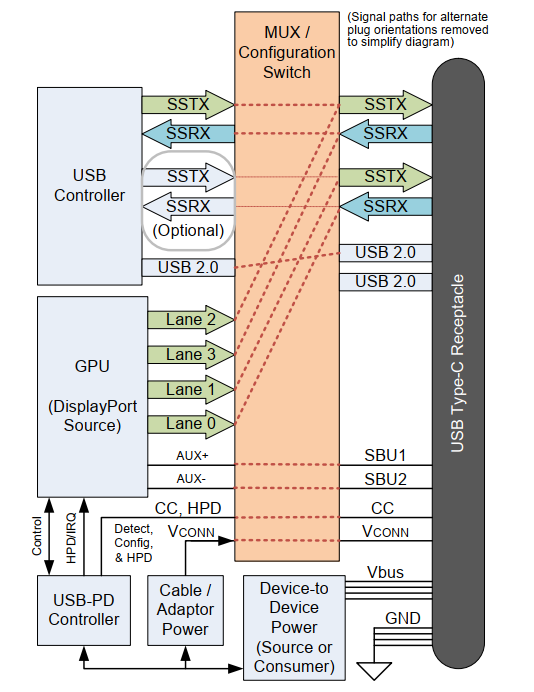

其连接模型如下图所示:
TYPE-C与DisplayPort

从上图可以看到:

  • 当传输DisplayPort视频数据时,是单方向的。可能是从主机到设备,也可能是从设备到主机。
  • 当为USB3.x数据传输时,是双向的。和USB规范一致。
  • 当是电源充电时,可能是由充电器对主机进行充电(如对笔记本充电),也可能是由主机向USB设备充电(如我们使用笔记本对连接的手机进行充电)。

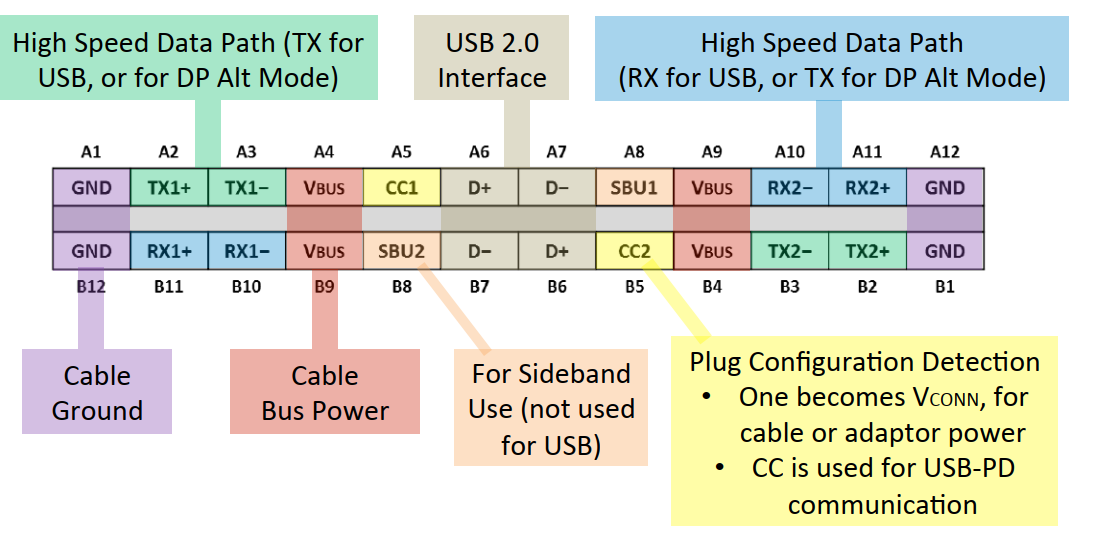

TYPE-C引脚的功能定义:
TYPE-C引脚的功能定义

  • TX+-,RX+-管脚用于当为USB数据传输时,用于数据的发送。当为DisplayPort转换模式时,用于视频数据的传输。方向由USB TYPE-C的连方向决定。
  • VBUS:用于设备供电
  • D+/D-:用于兼容USB2.0
  • CC:TYPE-C 插头的方向检测(设备端)和USB PD协议的通讯。
  • SUB1/2:USB规范中未用

设备端的TYPE-C管脚定义:
设备端的TYPE-C管脚定义

主机端的TYPE-C管脚定义:
主机端的TYPE-C管脚定义

通过TYPE-C内部矩阵开关切换,在DisplayPort模式下,RX/TX-的方向进行切换,可以实现4组数据传输接口:
4组传输接口
当线缆在1米内,可以支持到USB3.2 Gen2的10Gbps,2米内可达到5Gbps

USB TYPE-C反方向插入通过连接器开关进行方向切换:
TYPE-C反方向插入通过连接器开关进行方向切换
方向的侦测是通过CC管脚判断的。

USB TYPE-C适用于DisplayPort模式时,通过配置开关能RX/TX方向进行切换:
DP配置开关能RX/TX方向进行切换
可以看到,支持4组传输,其中有两组的TPE-C管脚RX或TX进行方向切换。

USB TYPE-C DP适配连接图
