DisplayPort 简介

2021-05-12 3711 2

DisplayPort(简称DP)是一个由PC及芯片制造商联盟开发,视频电子标准协会(VESA)标准化的数字式视频接口标准。该接口免认证、免授权金,主要用于视频源与显示器等设备的连接,并也支持携带音频、USB和其他形式的数据。

此接口的设计是为取代传统的VGA、DVI和FPD-Link(LVDS)接口。通过主动或被动适配器,该接口可与传统接口(如HDMI和DVI)向后兼容。

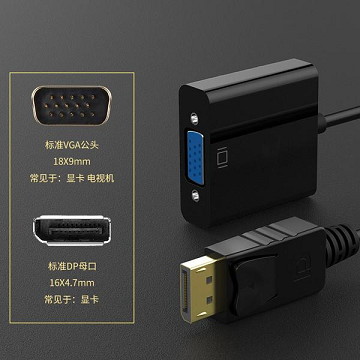

DisplayPort

DisplayPort专为低功耗实现和高性能而设计,支持下一代显示技术,同时提供与现有设备的兼容性。专为空间受限的应用而设计,如超薄笔记本、上网本和显卡,这些应用的连接器空间非常宝贵,显示性能非常重要。

DisplayPort旨在成为未来可扩展的高性能数字显示连接解决方案。它可以实现最高的分辨率,最快的刷新率和最深的颜色深度超过标准电缆。

DisplayPort具有独特的特性和功能,支持令人兴奋的新型显示器和显示器使用。而且它不需要PC机用户更换所有设备,因为简单的适配器允许支持DisplayPort的设备连接到使用DVI、HDMI和VGA等较旧技术的显示器和投影仪。

DisplayPort是第一个依赖数据包化资料传输技术的显示连接端口,这种数据包化传输技术可以在以太网、USB和PCI Express等技术中找到。它既可以用于内部显示连接,也可以用于外部的显示连接。与过去的标准需要在每个输出端的差分对里面固定传输定时器信号不同的是,DisplayPort协议是基于小的资料包被称为微报文,这种微报文可以将定时器信号嵌入在资料流中。其优点是较少的引脚数,就可以实现更高的分辨率。资料包的应用也允许使用DisplayPort可扩展,这就意味着随着时间的推移,物理连接端口本身不需要显著的变化就可以增加额外的功能了。

DisplayPort可用于同时传输音频和视频,这两项中每一项都可以在没有另外一项的基础上单独传输。视频信号路径中每个颜色通道可以有6到16位,音频路径可以有多达8通道24位192 kHz的非压缩的PCM音频,或可以在音频流中封装压缩的音频格式。一个双向的、半双工的辅助通道携带了主链接用的设备管理和设备控制资料,如VESA EDID、MCCS和DPMS标准。此外,该连接端口是能够运送双向USB信号。

DisplayPort信号不兼容DVI或HDMI。然而,双模式DisplayPorts被设计用来通过该连接端口传输单链接DVI或HDMI 1.2/1.4的协议,需要通过使用一个外部无源连接器来实现,选择所需的信号,并将电气信号从LVDS转换为TMDS。带有被动连接器的双模DisplayPorts不支持VGA和双链接DVI。这些连接端口需要有源连接器来转换所需要输出的协议和信号。VGA连接器可以使用DisplayPort连接器来供电,而双链接DVI连接器可能依赖于外部电源(参考HDMI、DVI和VGA兼容性)。

DisplayPort连接器在主链路可以有1、2、或4路差分资料对(巷道),每巷道可以在自定时器运行于162、270、或540MHz的基础上其原始比特率为1.62、2.7或者5.4 Gbit/s。资料为8b/10b编码,即每8位的消息被编入10比特符号中。因此,解码后每通道的有效资料传输速率是1.296、2.16、4.32 Gbit/s(或者说是总量的80%)。

DisplayPort功能特色

  • 使用USB/MicroUSB接口。SlimPort技术不需要设备必须配置MHL接口,仅通过现有的USB接口便可实现即插即用的使用过程,大大拓展了显示设备的选择范围。
  • 实现移动设备高清化/3D化。SlimPort技术不仅可以让手机、平板电脑等设备中的资料转移到全高清的显示设备上,最高支持带7.1声道音频的1080p3D视频。
  • 同时连接多种显示设备。由于SlimPort技术仅需要USB接口便可实现信号的转换和传输。因此它可以实现一个移动设备同时连接多个显示器,在每个显示器上运行不同的效果应用程序。
  • 延长移动设备的电池寿命。在连接的过程中,SlimPort技术不会消耗电池电力,降低移动设备的功效,反而能够保持电池寿命,延长移动设备的性能,对移动设备进行有效的保护。
  • 完全兼容现有HDMI1.4a标准和旧的HDMI标准。
  • 支持好莱坞标准内容保护。完全兼容好莱坞标准内容保护(HDCP),以保护著作权内容不会受到未经授权的截取。
  • 无版税费用。

DisplayPort支持厂商

AMD、苹果、戴尔、英特尔、联想和惠普等企业曾表态支持DisplayPort。[来源请求]

DisplayPort优点

  • 基于小型数据包的协议
  • 允许简易的扩展DisplayPort标准
  • 允许在单独实体连在线有多重视频流(在未来版本)
  • 设计于支持内部芯片之间的联系
  • 允许直接操作显示器功能选项,能够将显示器的控制回路去除以生产更便宜与更轻薄的显示器。
  • 目标是要以统一的链接界面取代笔记本电脑面板内部的LVDS连接。
  • 允许向后兼容于单路DVI/HDMI;双路的DVI/HDMI与模拟VGA接头需要转换接头。
  • 支持RGB与YCbCr色彩空间(ITU-R BT.601与BT.709的格式)。
  • 辅助通道能够使用于触控式面板资料、USB链接、相机、麦克风等设备。
  • 较少的通道与内嵌的时脉降低射频干扰《RFI》。
  • 支持USB Type-C。
  • 支持144Hz刷新率

DisplayPort技术规格

  • DP1.4最高达32.4Gbps的带宽,可支持8K 60Hz 、4K 120Hz HDR高清晰。
  • 8bit/10bit资料传输
  • 开放且可扩展的标准能够加速普及。
  • 支持6、8、10、12与16位色深。
  • 缆线的完整带宽保证长度为3米。
  • 1080p的有效传输带宽保证长度为5米。
  • 支持128-bit AES的DisplayPort内容保护(DPCP),版本1.1更支持40-bit HDCP。
  • 同时支持内部与外部链接,能够使电脑制造商因此降低花费。

DisplayPort多屏幕输出

DisplayPort 1.2支持MST(Multi-Stream Transport),单个DP可连接到多个显示器。要使用这项功能,显示器需要支持DP 1.2菊花链(Daisy-chaining),或使用MST Hub把DP一个拆成三个。
