USB TYPE-C
+ -
USB-C/Type-C接口简介
Type-C/USB-C引脚定义及分类

USB接口TYPE-C的正反连接图

2021-12-20 14175 12

USB-C接口即TYPE-C分为两种，使用于高端的接口即插座，和使用于连接线缆端的插头。
TYPE-C

  • USB插座TYPE-C包含了24根引脚，
  • 全功能的TYPE-C线缆包括两个TYPE-C接头，线缆中有22根导线连接两端的接头。缺少的两根是两端的插座的B6和B7之间没有进行线缆连接。

关于TYPE-C的各引脚功能定义可详见：http://www.usbzh.com/article/detail-722.html

TYPE-C插座

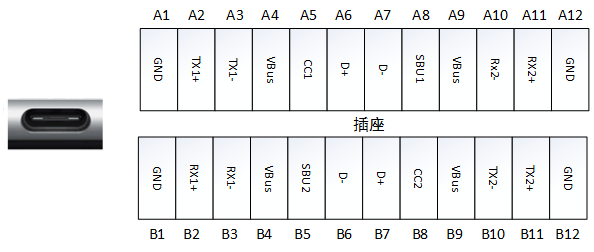

TYPE-C插座的接口定义和实物效果如下：
TYPE-C插座
TYPE-C母头

TYPE-C插头

TYPE-C分为正插入插座和反向插入插座，不同的插入方式，两端的线缆连接方式是不相同的。
TYPE-C插头
TYPE-C公头

  • 当插头正向插入时，接座的A1~A12连接插头的A1~A12,插头的B1~B12连接插头的B1~B12
  • 当插头反向插入时，接座的A1~A12连接插头的B1~B12,插头的B1~B12连接插头的A1~A12
