USB3.2超高速协议规范
+ -

USB超高速(SuperSpeed)体系结构

2021-03-18 4649 0

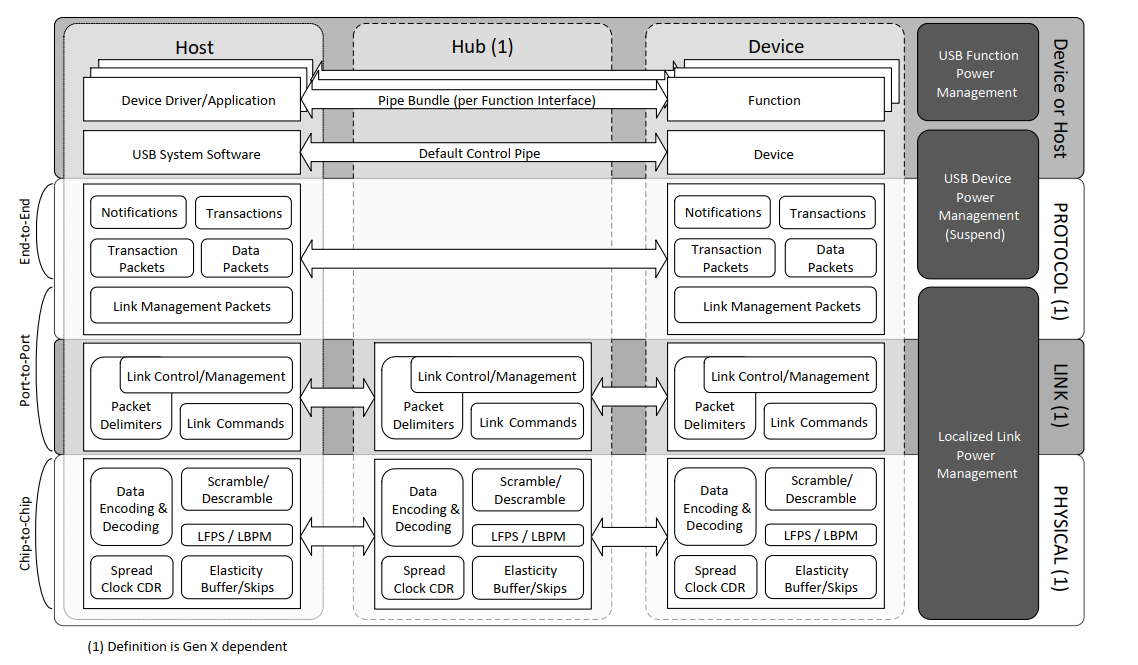

USB超高速(SuperSpeed)体系结构在协议层分为物理层,数据链路层,协议层。
USB超高速(SuperSpeed)体系结构

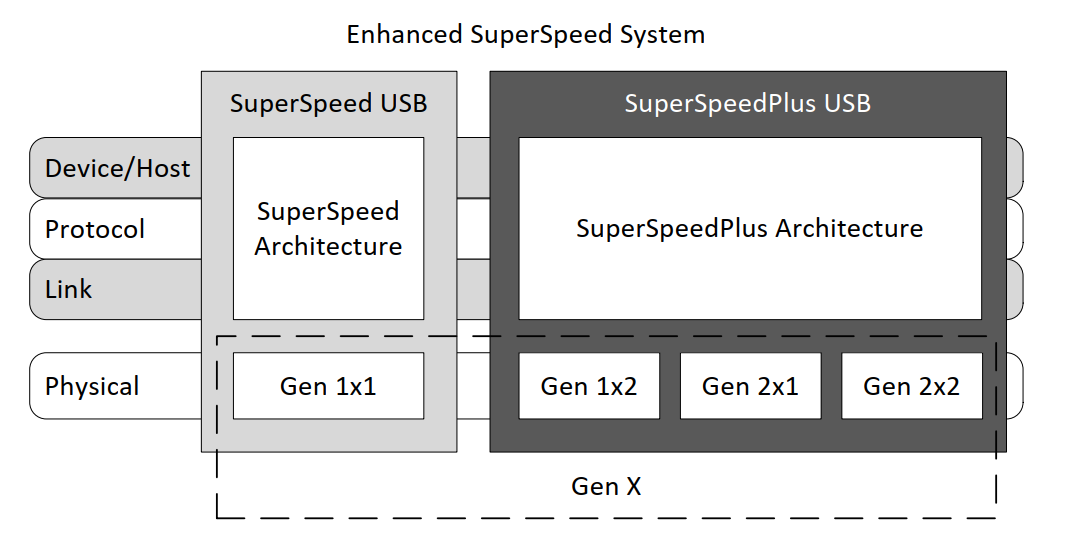

USB3.0定义了超过高USB,USB3.1/USB3.2实现了超高速Plus架构。

USB超高速(SuperSpeed)体系结构

高速链路(SuperSpeed link)是两个端口的逻辑和物理连接。被连接的端口(connected ports)被称为链路伙伴(link partners)。一个端口具有物理部分和逻辑部分。链路层定义了端口的逻辑部分以及链路伙伴之间的通信。

物理层向逻辑端口提供了一个接口,通过该接口可以:

  • 管理 PHY 的状态(即,它这端的物理连接),包括电源管理以及事件(连接(connection),删除(removal),和唤醒(wake))
  • 发送(Transmit)和接收(receive)字节流,其中具有附加的信号,用于限定(qualify)字节流是控制序列(control sequences)还是数据。物理层包括离散的(discrete)发送和接收物理链路,因此,端口可以同时发送和接收控制和数据信息。

协议层(Protocol Layer)

协议层定义了在主机和设备之间”端到端(end-to-end)”的通信规则.超高速协议为主机和设备端点之间提供应用数据信息交换。这个通信关系被称为管道(pipe)。这是由主机导向的协议(host-directed protocol),意味着主机决定何时应用数据在主机和设备之间被传送。超高速(SuperSpeed)不是轮询协议(polled protocol),因为设备能够代表特定的端点异步地向主机请求服务。
