USB3.2超高速协议规范
+ -

USB超高速规范物理层数据收发模块功能说明

2021-06-01 3137 0

物理层是USB数据通讯的最低层协议,物理层定义了USB超高速(包括GEN1和GEN2)数据通读的信令技术.

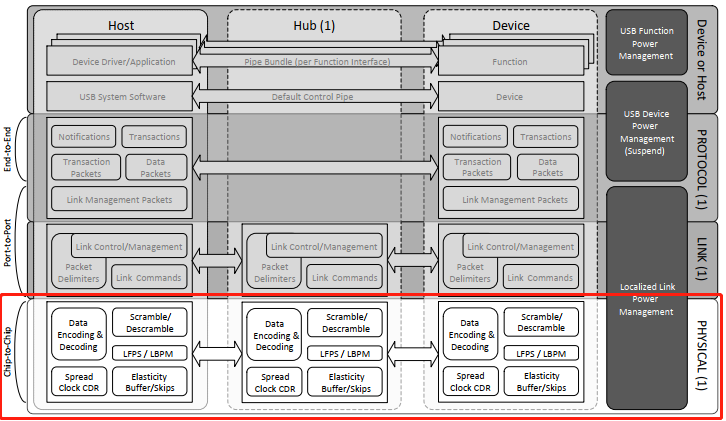

USB超高速物理层功能模块图

USB物理层的功能主要是对数据进行编解码,扰频功能,LFPS(The low frequency periodic signaling pattern),spread clock CDR,Elasticity Buffer/Skips等功能。

USB3.2数据的发送模块

USB3.2 在物理层使用了两种编码技术,其中USB3.2GEN1使用8/10编码,而USB3.2GEN2使用的是1281/132技术,USB3.2X2的编码技术和USB3.2GEN2一致,只是在收发接口上各增加了一对数据收接接口。

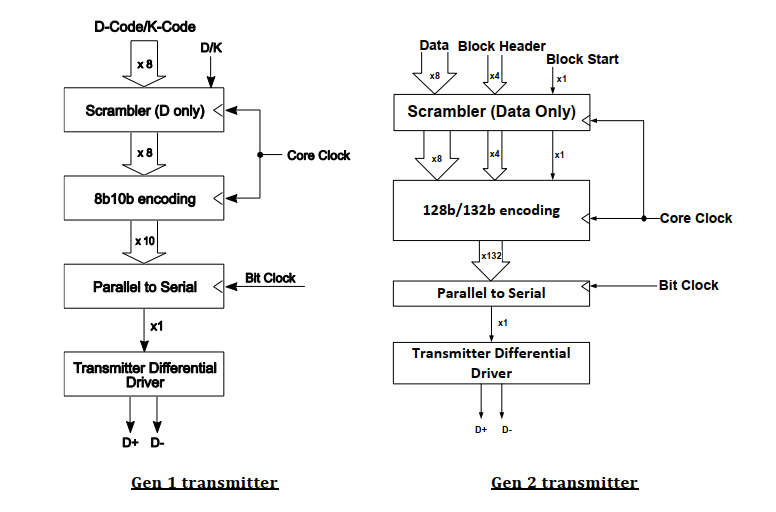

USB3.2数据的发送模块

从图中可以看到,对于GEN1,只对D码进行扰频,然后再对扰频后的数据进行8/10编码,然后对数据进行并转串,然后通过差分信号对发送出去。

注意这里的D+/D-是USB3.2超高速规范的TX+/TX-,而非USB2.0的信号线D+/D-.

USB3.2 GEN2与GEN1类似,只是对数据时行扰频,然后进行128/132的编码,再进行并转串,最后通过差分信号线将数据发送出去。

USB3.2超高速协采用的是双总线架构,其向下也兼容USB2.0规范。USB2.0使用的是NRZI编码。

USB3.2数据的接收模块

和发送模块一样,接收模块也区分GEN1和GEN2,并且是发送模块的逆向。其功能模块图如下所示:

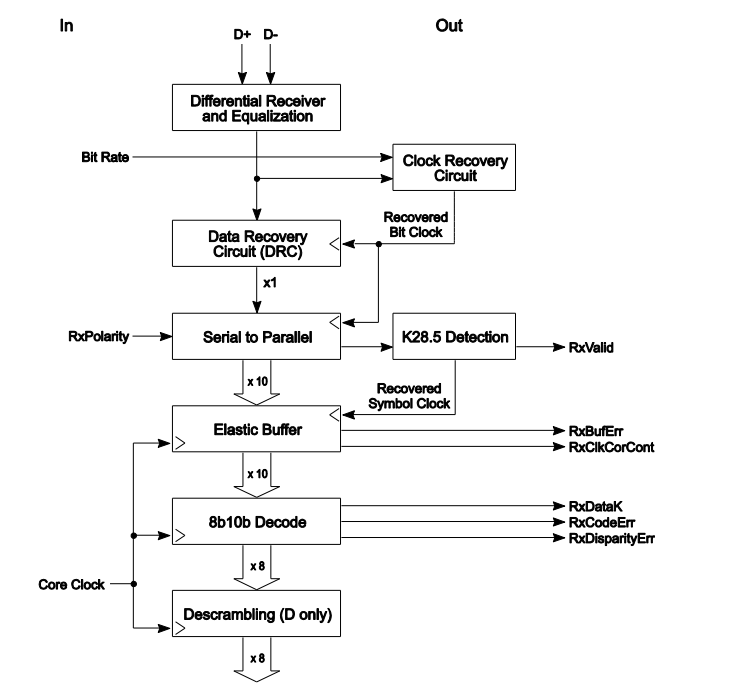

GEN1接收模块
GEN1接收模块

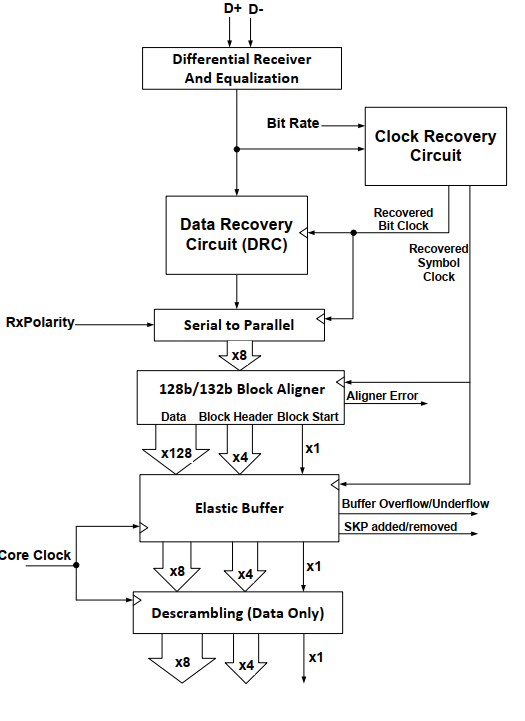

GEN2接收模块
GEN2接收模块

USB3.2的物理通道连接模块图

USB设备与主机的连接分为三种情况:

  • USB设备与主机直接相连。这种一般出现在系统主板的USB设备。如USB蓝牙,USB无线网卡等。
  • USB设备与主机通过USB线缆相连。如我们外接的USB设备,如U盘,USB键盘鼠标。
  • USB设备与主机通过USB中断器(HUB)相连。当电脑主机端的USB接口中不足时,可以通过USB集线器对USB接口进行扩展,

其通道连接模型如下图:
USB3.2的物理通道连接模块图
