USB调试工具
+ -

USB中文网出品-UVC视频格式协商协议分析工具

2021-11-11 2695 0
USB-HID-UVC-UAC调试工具下载:https://www.usbzh.com/article/detail-1192.html

有没有对USB摄像头在打开时数据协商时的UVC视频流接口控制请求的几十个字节分析有时有点郁闷,手动分析又麻烦,写个工具感觉又划不来。有时没办法为,为了定位问题所在,还得手动分析,但这几十个字节在分析时还得不停地查文档。

VS_PROBE_CONTROL和VS_COMMIT_CONTROL

我们知道UVC随着版本的不同,其VS_PROBE_CONTROL和VS_COMMIT_CONTROL的长度是不一样的。如UVC1.0是26字节,UVC1.1是34字节,UVC1.5是48字节,你能准确地说出每个版本到那个字段截止吗?

这里本人写了一个UVC视频格式协商协议分析工具UVCStreamComandParser.exe,专门用来解释这26,34,48个字节,并且给出相对偏移和简述信息,让大家快速地分析定位UVC摄像头视频协商的问题所在。
该工具的使用方法比较简单,只需要将需要分析的数据存储在文本中,然后选择分析即可:

UVCStreamComandParser.exe V1.1

  • 发表时间:2021-11-11 15:53:28 星期四
  • 增加十六进制显示列,方便数据对照
  • 强迫症的存输美化
  • 修改了小BUG

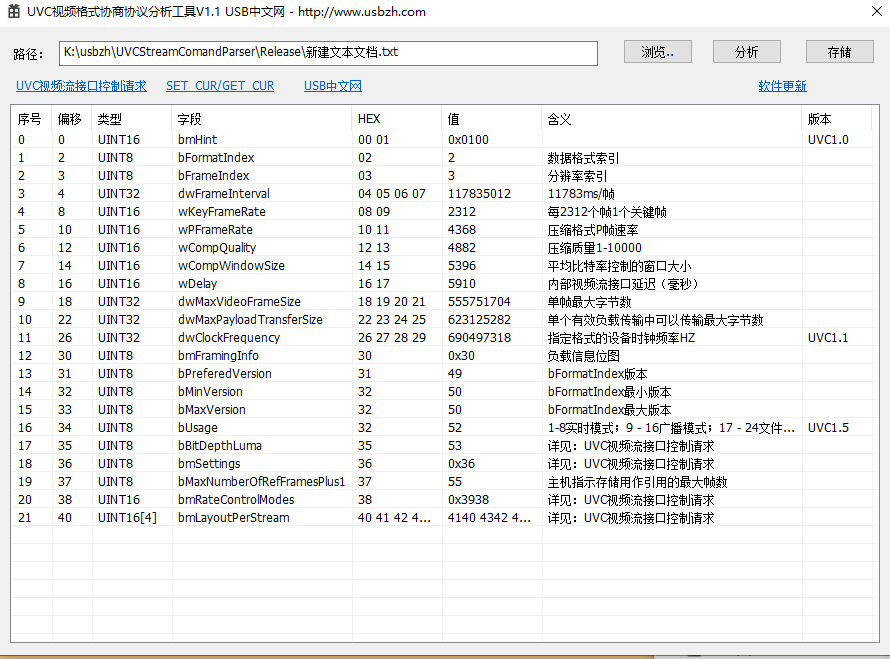

UVCStreamComandParser.exe V1.1

存储后的格式:

NO Offset Item Hex Info intro Version
0 0 UINT16 bmHint 00 01 0x0100 UVC1.0
1 2 UINT8 bFormatIndex 02 2
2 3 UINT8 bFrameIndex 03 3
3 4 UINT32 dwFrameInterval 04 05 06 07 117835012
4 8 UINT16 wKeyFrameRate 08 09 2312
5 10 UINT16 wPFrameRate 10 11 4368
6 12 UINT16 wCompQuality 12 13 4882
7 14 UINT16 wCompWindowSize 14 15 5396
8 16 UINT16 wDelay 16 17 5910
9 18 UINT32 dwMaxVideoFrameSize 18 19 20 21 555751704
10 22 UINT32 dwMaxPayloadTransferSize 22 23 24 25 623125282
11 26 UINT32 dwClockFrequency 26 27 28 29 690497318 UVC1.1
12 30 UINT8 bmFramingInfo 30 0x30
13 31 UINT8 bPreferedVersion 31 49
14 32 UINT8 bMinVersion 32 50
15 33 UINT8 bMaxVersion 32 50
16 34 UINT8 bUsage 32 52 UVC1.5
17 35 UINT8 bBitDepthLuma 35 53
18 36 UINT8 bmSettings 36 0x36
19 37 UINT8 bMaxNumberOfRefFramesPlus 37 55
20 38 UINT16 bmRateControlModes 38 0x3938
21 40 UINT16[4] bmLayoutPerStream 40 41 42 43 44 45 46 47 4140 4342 4544 4746

UVCStreamComandParser.exe V1.0

HID报告描述符解析工具的功能概要:

  • 发布时间:2021-11-11 12:11:44 星期四
  • VS_PROBE_CONTROL和VS_COMMIT_CONTROL数据分析
  • 支持导出功能
  • 支持//的注释功能

使用方法

当然为了照顾大家的使用习惯,也支持拖拽文件的方式分析。
如本人在文本中存的数据内容如下:

00 00 02 06  15 16 05 00  00 00 00 00  00 00 1e 00
00 00 00 c2  01 00 00 0c  00 00

使用该工具进行分析:
UVC视频格式协商协议分析工具

下载方式

USB中文网技术交流QQ群下载
USB中文网QQ群文件/USB调试工具&测试软件/UVCStreamComandParser.exe

QQ群号:952873936
952873936
QQ群文件下载需加入本站QQ群。
