USB2.0集线器GetHubStatus

2023-04-13 350 0

GetHubStatus用于获取当前集线器的状态以及对上一次状态更改的确认。

bmRequestType bRequest wValue wIndex wLength Data
0xA0 GET_STATUS 0 0 4 Hub Status and Change Status

GetHubStatus的数据固定为4个字节，前2个字节代表的是当前的集线器状态wHubStatus，后2个字节代表的是集线器的状态更改wHubChange

wHubStatus

BIT0: Local Power Source
BIT1:Over-current
BIT2-15:保留，值为0

wHubChange

BIT0:Local Power Status Change((C_HUB_LOCAL_POWER)
BIT1:Over-Current Change: (C_HUB_OVER_CURRENT)
BIT2-15:保留，值为0

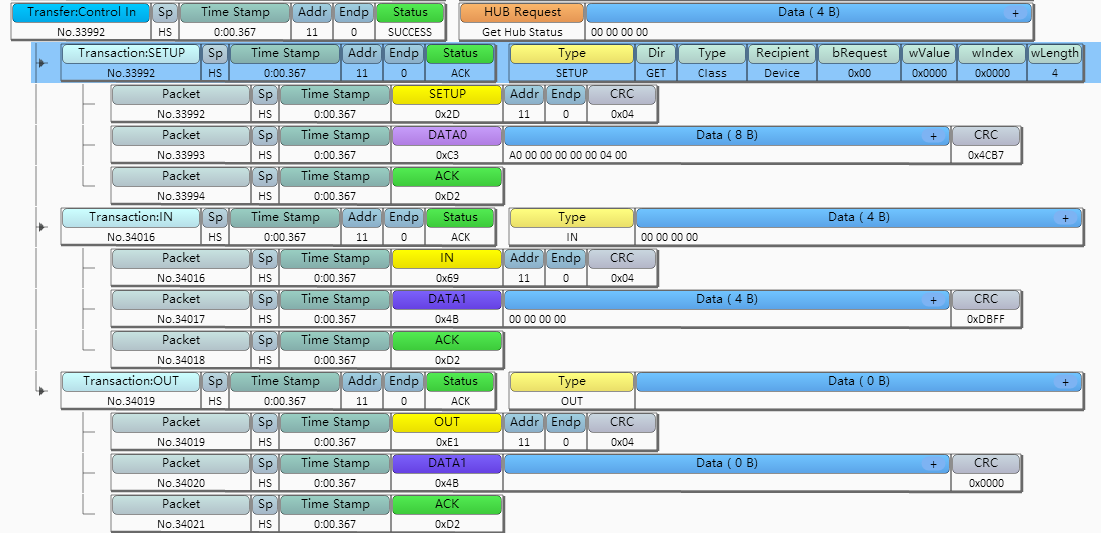

GetHubStatus
