USB集线器SetPortFeature

2023-04-12 686 0

USB集线器SET_PORT_FEATURE用于启用USB集线器下游端口的某种功能。

Request bmRequestType bRequest wValue wIndex wLength
SetPortFeature 00100011B (0x23) SET_FEATURE(0x03) FeatureSelector Selector, Port 0

USB集线器SET_PORT_FEATURE的选择子有：

  • PORT_RESET（4） //HUB IOCTL_INTERNAL_USB_RESET_PORT
  • PORT_SUSPEND（2）
  • PORT_POWER（8）
  • PORT_TEST（21）
  • PORT_INDICATOR(22)

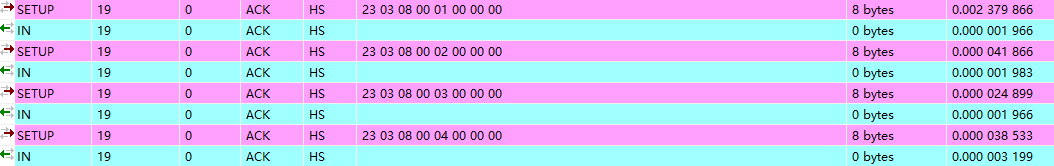

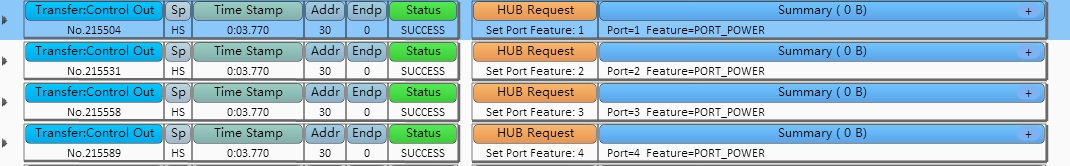

如在USB集格器枚举过程中，对集线器的四个下游端口进行供电（ PORT_POWER（8））操作。

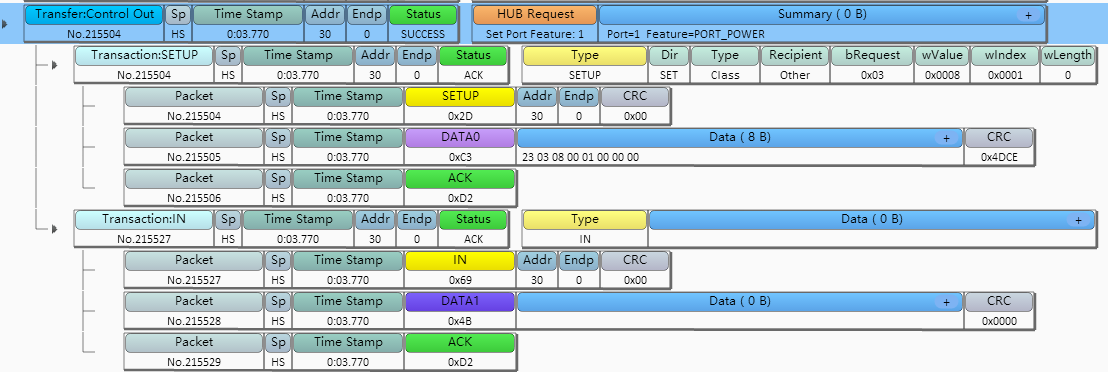

SET_PORT_FEATURE
