TYPE-C PD供电协议信号的数据发送与接收流程

2021-12-25 4974 1

TYPE-C PD供电协议信号是通过线缆CC1进行传输的,但数据的发送与接收方在信号进行传输过程中传递的并不是原始数据,而是处理过的数据。

  • 对于数据发送方,需要对原始数据进行4b5b的编码,再通过BMC编码器,然后再通过CC1引脚进行传输。

 PD供电协议发送数据

  • 对于数据接收方,需要执行发送方的逆操作,即先进行BMC解码,然后再4b5b的解码。

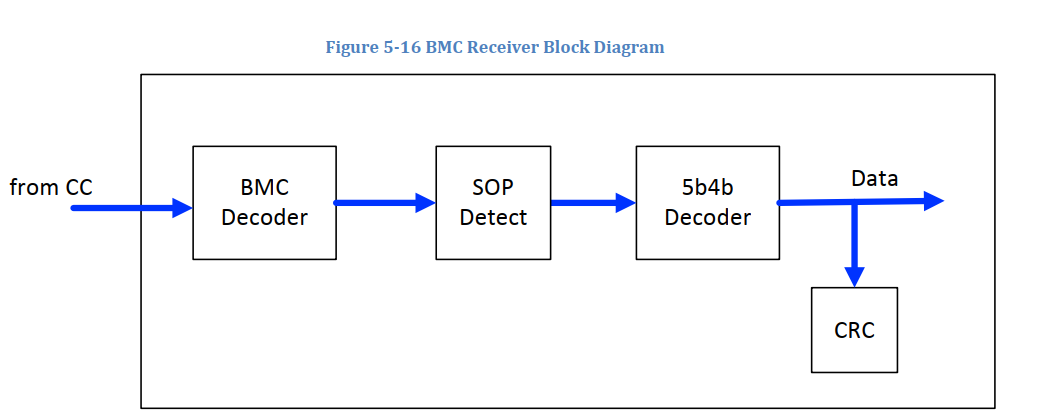

    PD供电协议接收数据
