USB调试笔记
+ -

USB大包数据数据传输问题分析

2025-03-27 7 0

经常做WINUSB或者LIBUSB驱动开发的同学可以知道,这些设备一般的输入输出端点为bulk传输,对于高速设备,它们的最大包大小一般为512字节。
如本会手中使用WCH569芯片(该芯片本身支持USB3.0,不过本人这里让其工作在USB2.0高速下),使用沁恒自带的示例CH372Device,下载固件后,其有多达7对输入输出端点,并且示例代码实现了INOUT端点的收发回环。

Number of open Pipes     : 0x0E (14 pipes to data endpoints)
Pipe[0]                  : EndpointID=1  Direction=IN   ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Pipe[1]                  : EndpointID=1  Direction=OUT  ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Pipe[2]                  : EndpointID=2  Direction=IN   ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Pipe[3]                  : EndpointID=2  Direction=OUT  ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Pipe[4]                  : EndpointID=3  Direction=IN   ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Pipe[5]                  : EndpointID=3  Direction=OUT  ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Pipe[6]                  : EndpointID=4  Direction=IN   ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Pipe[7]                  : EndpointID=4  Direction=OUT  ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Pipe[8]                  : EndpointID=5  Direction=IN   ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Pipe[9]                  : EndpointID=5  Direction=OUT  ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Pipe[10]                 : EndpointID=6  Direction=IN   ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Pipe[11]                 : EndpointID=6  Direction=OUT  ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Pipe[12]                 : EndpointID=7  Direction=IN   ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Pipe[13]                 : EndpointID=7  Direction=OUT  ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0

对于Windows上位机,对其安装winusb驱动,应用通讯使用LIBUSB实现。

    CLibUsb usb;
    if (!usb.CreateUsbDevice(0x1000, 0x2d04))
    {
        printf("CreateUsbDevice err\n");
        usb.UsbClose();
        return;
    }
    usb.SelectInterface(0x00);

    UCHAR buff[1024];
    for(UCHAR i=0;;i++)
    {
        INT rtn;
        memset(buff, i, sizeof(buff));
        if (usb.SendData(0x01, buff, sizeof(buff), &rtn))
        {
            printf("send=%d\n", rtn);
        }
        if (usb.RecvData(0x81, buff, sizeof(buff), &rtn))
        {
            printf("RecvData=%d\n", rtn);
        }
    }

但在实际测试过程中,第一包数据都无法发送正常。

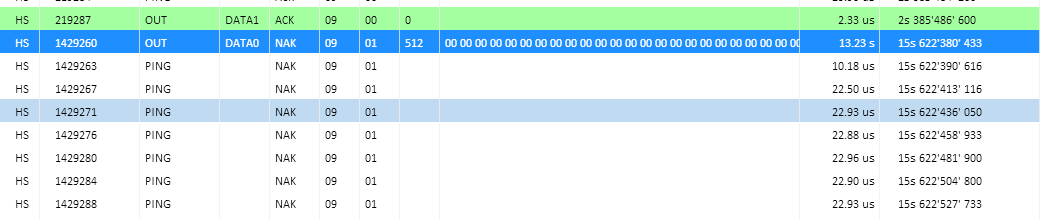

使用总线分析仪抓包可知:
16040895177
数据有大量的NAK,是由于设备端无法接收导致。

而将每次发送的数据和接收大小改为512字节之后,可以看到发送512字节,接收512字节。
161000624586

这里的原因是IN和OUT端点是同步引起的。
