基于UVC规范的USB摄像头数据传输模式的总结

2021-09-17 3442 1

根据UVC(USB VIDEO CLASS)规范,UVC视频数据传输方式支持:

但是不同的操作系统对UVC规范的支持不一定是全量支持的:

Windows操作系统

对于windows操作系统,对UVC版本的支持情况如下:

UVC 版本 Windows Vista/XP Windows 7 Windows 8
USB Video Class 1.0 支持 支持 支持
USB Video Class 1.1 不支持 支持 支持
USB Video Class 1.5 (H.264 video codec) 不支持 不支持 支持

并且其UVC视频数据的传输既支持同步传输也支持批量传输

苹果MAC操作系统

经过本人的测试,在当前的MAC即苹果操作系统中,其UVC视频数据传输方式只支持同步传输即ISO传输,不支持批量传输即BULK传输的(不太确定)。
上次本人测试的时候,也没有记录相关的版本信息,所以这里只能无记录说说了。

不过群里的不烦-usbcamer在其自己的MAC OS上使用了BULK传输模式并显示图形,他的使用环境见下表:

名称 说明
MAC OS 10.15.4
UVC版本 1.5
传输方式 BULk传输
分辨率 1920x1080 MJPG

mac os 10.15.4

感谢不烦-usbcamer提供的信息。技术是一件细致严谨的事情,我还是草率了。

Linux操作系统

本人并没有测试,但从本人看过的linux内核源代码来看,UVC视频数据的传输即支持同步传输也支持批量传输。


关于UVC规范的USB摄像头数据传输模式的讨论

以下内容转自USB中文网微信技术交流群2021070日讨论记录:

USB中文网站长:
各位知道,为什么UVC摄像头在WINDOWS下可以认出并打开,在mac下可以认出摄像头,但是没有图像

USB中文网站长:
这个是什么原因

至尊宝:
Mac上用自带的软件打开、钉钉、微信对比一下。图像输出格式YUV和MJPEG,是不是图像输出格式导致的。

USB中文网站长:
我这个支持MJPG

USB中文网站长:
在WINDOWS下认出,并出图,在mac下不出图

USB中文网站长:
不知道MAC的和windows有什么区别

至尊宝:
MAC端视频播放器不一定支持MJPG

至尊宝:
设置为YUV试试

USB中文网站长:
应该支持MJPG,我同事换了一套描述符就可以了。但是不知道区别在那里

临江仙:
有可能挑分辨率

临江仙:
只支持特定分辨率

USB中文网站长:
1920*1080的

USB中文网站长:
不是这个问题

WS:
我也遇到mac本UVC流播放不出来的问题,mjpeg能播h264的不能,看mac的log是mac的解码器没初始化

LIUBIAO.:
看一下图像最大速率和最小速率 缓冲区描述符相关

LIUBIAO.:
get cut max min 什么的

USB中文网站长:
打开前奏都正常,读数据返回零长度

USB中文网站长:
下午详细分析一下

USB中文网站长:
mac支持uv1.1吗

WS:
mac上枚举的过程看着就是1·1,我用1·5给回也能识别到设备

USB中文网站长:

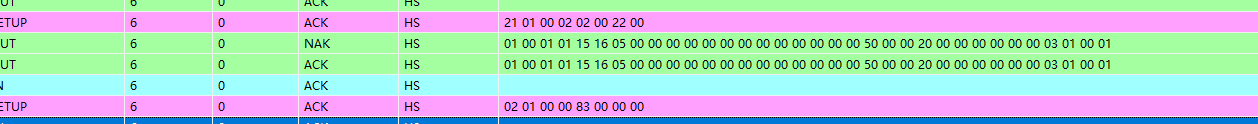

02 01 00 00 83 00 00 00 发现枚举完成后,对收数据的端点0X83发了一个CLEAR_FEATURE

USB中文网站长:
特性描述符是0

USB中文网站长:
这个是ENDPOINT_HALT

USB中文网站长:
端点挂起

WS:
在mac上吗

USB中文网站长:
是的

WS:
然后mac上还能识别到camera

WS:
我这里通过抓包看,数据包都过去了

WS:
我关注下0x83这个包

WS:
我也看到0x83的包了

USB中文网站长:
0x83只是端点地址

USB中文网站长:
0x83端点

USB中文网站长:
我看这里枚举协商后,就让0X83挂起了,固件带宽保证不了让挂起的

USB中文网站长:
也有COMMIT,

WS:
对,我的也是

李强:
OTG的 vbus d+这些状态在USB插入时有没有 寄存器 可以读出来

李强:
我目前初始化后,在插拔可以读出状态,不初始化,一插入不行

USB中文网站长:
你的端点信息发一下@WS

USB中文网站长:
我怀疑与dwMaxVideoFrameBufferSize也有关系

WS:
dwMaxVideoFrameBufferSize这个我该过,现在用的是height*width*2

USB中文网站长:
有可能是MAC不支持UVC的BULK传输

WS:
我配置的是同步传输

李强:
UVC不就是isoc传输吗

李强:
还可以Bulk传输?

USB中文网站长:
规范支持BULK

USB中文网站长:
实锤了,mac不支持bulk模式

并不是所有的版本支持
