HID开发笔记
+ -

Windows10下开发虚拟USB鼠标之枚举子设备失败(STATUS_DEVICE_DATA_ERROR)

2021-08-04 2762 1

之前发过一篇文章:Win10使用虚拟USB鼠标实现自动挂机测试功能(文章地址:http://www.usbzh.com/article/detail-476.html ) 使用的是虚拟驱动实现的一个虚拟USB鼠标,实现了产品的自动测试功能。

生成的设备在设备管理器中如下:
虚拟USB鼠标

但在开发过程中,并不是一帆风顺的,自己也是踩过很多坑,蓝屏问题,设备枚举失败问题…

今天本人要介绍的是本人踩过的一个坑 - 总线枚举子设备失败的问题。
总线枚举子设备失败
然后通过设备状态的信息查看错误码为10,表示的是子设备启动时失败,错误信息为:STATUS_DEVICE_DATA_ERROR.
STATUS_DEVICE_DATA_ERROR

通过以上问题,首先本人查找IRP_MN_START_DEVICEC相关的代码时,发现并没有问题。
然后再往后查找问题,这里到了分别获取设备描述符配置描述符字符串描述符和报表描述符相关的代码。
在调试的过程中,发现一个很奇怪的问题,系统在别的描述符时是没有重复获取的,而到了报表描述符时,获取了三次后就就进行了URB_FUNCTION_ABORT_PIPE,然后再进入了删除设备的IRP_MN_REMOVE_DEVICE操作。
所以经过上面的调试分析,可以得出一个结论是系统获取报表描述符的问题。
但是本人仔仔细细的分析了相关的代码,这里并没有什么问题啊,报表描述符返回了56字节的描述符,里面的内容也正常啊,所以也不存在STATUS_DEVICE_DATA_ERROR啊。

 UCHAR ReportDesc[46] = {
            0x05, 0x01,  //USAGE_PAGE (Generic Desktop)
            0x09, 0x02,  //USAGE (Mouse)
            0xa1, 0x01, //COLLECTION (Application)
            0x09, 0x01,  //  USAGE (Pointer)
            0xa1, 0x00, //  COLLECTION (Physical)
            0x05, 0x09,   //  USAGE_PAGE (Button)
            0x19, 0x01, //    USAGE_MINIMUM (Button 1)
            0x29, 0x03,  //   USAGE_MAXIMUM (Button 3)
            0x15, 0x00, //     LOGICAL_MINIMUM (0)
            0x25, 0x01,  //    LOGICAL_MAXIMUM (1)
            0x95, 0x08,  //    REPORT_COUNT (8)
            0x75, 0x01,   //    REPORT_SIZE (1)
            0x81, 0x02,  //    INPUT (Data,Var,Abs)    8位按钮

            0x05, 0x01,  //    USAGE_PAGE (Generic Desktop)
            0x09, 0x30,  //    USAGE (X)
            0x09, 0x31,  //    USAGE (Y)
            0x09, 0x38,  //    USAGE(wheel)
            0x15, 0x81, //    LOGICAL_MINIMUM (-127)
            0x25, 0x7f, //    LOGICAL_MAXIMUM (127)
            0x75, 0x08,  //    REPORT_SIZE (8)
            0x95, 0x03, //    REPORT_COUNT (3)
            0x81, 0x06,  //    INPUT (Data,Var,Rel)        xyz3个这节
            0xc0, 0xc0
    };

没办法,我们继续调试。因为获取三个报表描述符肯定是不正常的,本人在调试USB HID设备抓包分析时,并没有出现如此的现象,所以这个不正常应该是突破口,但突破口在那里,还需要仔细的调试。

在windbg单步过程中,我注意到了一个很奇怪的现象。
数据长度不一致

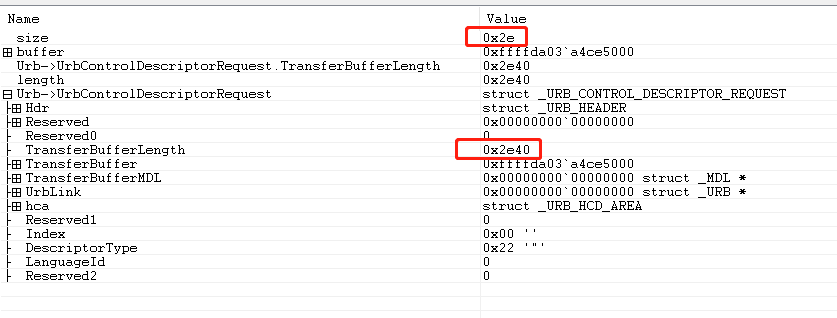

这里的size表的的是我返回的报表描述符的长度,56字节=0x2e,但系统下发的URB中分配的数据长度为0x2e40.
从我们以往的经验来看,系统分配内存时一般是按需分配的,并不会多分配的。再看到这两个数据长度,一个是0x24,一个是0x2e40.你俩咋这么像呢?不会是数据没有对齐的锅吧?
我感紧再回看一下配置描述符,数据填充正常,那么唯一引起问题的就是结构体的定义了。
返回到HID_DESCRIPTOR的定义处:

typedef struct _HID_DESCRIPTOR {
    UINT8  bLength;
    UINT8  bDescriptorType;
    UINT16 bcdHID;
    UINT8  bCountryCode;
    UINT8  bNumDescriptors;
    UINT8  bClassDescriptorType;
    UINT16 wClassDescriptorLength;
} HID_DESCRIPTOR, * PHID_DESCRIPTOR;

这个长度由于wClassDescriptorLength占2字节,系统默认会进行补充1字节的数据对齐。
所以修改代码,将整个数据结构进行1字节对齐,再次编译,加载驱动,一切就正常了。
